SF6全自動充氣裝置

一、成果背景及必要性分析

六氟化硫氣體是一種化學性能十分穩定的氣體,作為一種優良的絕緣和滅弧介質,被廣泛地應用于各種電氣設備中。六氟化硫電氣設備在運行中要對六氟化硫氣體進行定期的常規試驗,如六氟化硫氣體中水分含量及氣體純度等試驗,長期的試驗累計或因為選用測試儀器測量耗氣量大及六氟化硫電氣設備密封老化泄露率增大等原因會導致電氣設備內六氟化硫氣體的壓力及密度下降,導致電氣設備絕緣滅弧性能下降,直接影響到電氣設備的安全運行，從而需要充入新的六氟化硫氣體。

二、國內研究現狀

現有技術中,進行六氟化硫電氣設備充氣時,需要使用露點儀對鋼瓶內氣體進行水分含量測試，測試合格后將存儲六氟化硫氣體的鋼瓶與六氟化硫電氣設備的接口連接進行充氣, 傳統的操作方法都是采用氧氣減壓閥手動調節充氣壓力，在對六氟化硫電氣設備充氣前只是簡單的通過向空氣中排放一定時間的六氟化硫氣體,將充氣管路中的雜質氣體排出,然后再連接六氟化硫電氣設備的充氣口進行充氣。充氣全過程需人為控制,根據六氟化硫電氣設備上的六氟化硫密度表的壓力指針數值來控制需要的充氣壓力,充氣過程為了穩定的壓力恢復,需要間歇性的供氣,如此一來,人工勞動強度增大,并且精度和可靠性不穩定及充入氣體的水分會隨著充氣的次數增多而加大電氣設備內部六氟化硫氣體的水分值。

三、成果介紹

3.1 功能簡介

（1）產品簡述

SF6全自動充氣裝置能有效的避免六氟化硫氣體充氣過程中存在充氣壓力不精準、充氣時帶入水分多及人工勞動強等問題，該裝置具有智能化、精度高及通用性強等優點。

該裝置可以實現對電氣設備的全自動充氣工作及充氣結束后對電氣設備內充入的氣體進行露點、純度的測量，可達到一機多用的實用性功能。

（2）產品特點

◆裝置采用單片機控制，同時配備高精度的傳感器，實現充氣過程自動化、精確化;
◆工作前將SF6氣瓶以及GIS設備的充氣管道通過裝置內的真空系統進行抽真空確保充入的SF6氣體純度高;
◆加入干燥裝置，對充入的SF6氣體進行二次干燥，確保充入的SF6氣體濕度低;
◆采用電子、機械雙重過壓保護，確保安全可靠;
◆該裝置在充氣時具有微水、純度實時監測功能，同時也可單獨對GIS間隔作微水測量使用，實現一機雙用。

3.2 技術方案

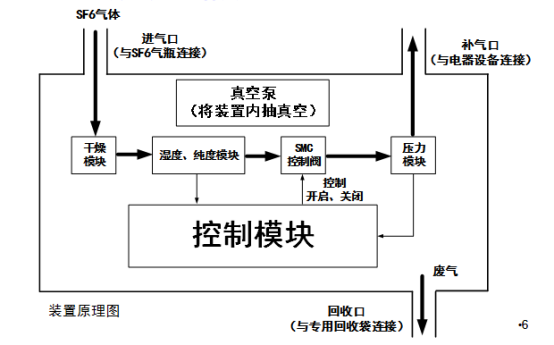

（1）裝置原理圖

（2）操作步驟

◆連接鋼瓶進氣管道和電氣設備充氣管道，打開鋼瓶閥門

◆打開儀器，進入?yún)?shù)設置（設定補氣壓力、濕度參數以及純度參數）

◆進入主界面，點擊啟動按鈕。儀器會自動操作判斷，無須干預。

（3）工作原理及流程

1.儀器內先采用真空系統把鋼瓶連接管道跟電氣設備充氣管道進行抽真空操作。（時間默認30s,時間可根據現場的管路長度進行設定）。作用：使鋼瓶進氣管道和充氣管道內形成負壓狀態，降低充氣時的氣體水分含量且沒有別的氣體混入）

2.待進氣管道跟充氣管道抽真空后，系統自動打開鋼瓶管道上的高壓電磁閥，濕度、純度模塊開始檢測鋼瓶內氣體是否滿足GIS設備的充氣要求（該參數可設定）。

3.當鋼瓶氣體判斷合格后，充氣管道的電磁閥打開，通過設定的充氣壓力值給GIS設備充氣，充氣口的壓力實時反饋，自動調節控制閥進行充氣，此過程無須人為干預。

4.當充氣壓力到設定值后，系統自動關閉進氣管道與充氣管道的電池閥，儀器顯示屏上有界面提示文字及語音提示充氣已完成。

5.當充氣已完成，用戶點擊界面確認后，儀器將自動排空給管路泄壓（排空口接氣體回收袋）

四、同類產品情況及本成果優勢

（1）技術優勢

由于目前市場上尚無類似產品，因此將本裝置性能與傳統充氣方法作比較。

（2）指標優勢
